EMG-666

Kivételesen most nem egy saját gépet mutatok be, hanem egy "olvasói kérésnek" teszek eleget. A http://hup.hu/node/96445 bejegyzésemben bitvadász kolléga érdeklődött az EMG-666 felől, következzen tehát az említett gép.
Mellesleg a legtöbb infót pont tőle kaptam, köszönet neki!

Az EMG-666 programozható számológép a magyar Orion - EMG cég gyártmánya. A magyar elektronikus műszergyártás az ORION Rádió-gyárban indult el. Az ORION-ból vált ki az EMG, amelyet 1950-ben alapítottak. Az első években híradástechnikai műszereket, szignálgenerátorokat, csővoltmérőket, egyszerű oszcilloszkópokat gyártottak. A vállalat termékeinek száma gyorsan nőtt és új területekre is kiterjedt működésük, a 60-as évektől elektronikus orvosi műszerek és nukleáris műszerek tervezésével és gyártásával is foglalkoztak.


Sajnos már EMG embléma nélkül

A tranzisztorok széleskörű elterjedése után tranzisztoros logikai kártyasorozatok, számítógép (EMG-830), asztali számítógépek (HUNOR), ezekre alapozott szerszámgépvezérlés egészítette ki a vállalat tevékenységét. Az EMG fő szakmai területét mindvégig az elektronikus műszerek gyártása jelentette, a 1970-es években több mint 150 féle műszert gyártottak. A gyártmánycsaládjaik közül ki kell emelni az oszcilloszkópokat, amelyek világszínvonalúak voltak. Néhány név a fejlesztők közül: Hampel Antal, Klatsmányi Árpád, Puskás Andor, Ribényi András, Sárossy József és Szathmáry Csaba.

Az EMG-ben Klatsmányi Árpád vezetésével tervezték meg és ugyancsak sorozatban is gyártották az EMG 666-os és 777-es miniszámítógépeket valamint számos perifériális berendezést is.


EMG-666

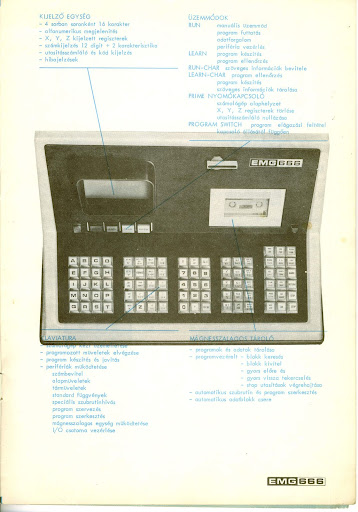

A gépről találtam egy jó minőségű szkennelt dokumentációt (az előző kép linkje oda vezet) egy volt Mafilm dolgozó jóvoltából, innen idézek pár mondatot:

"Tudományos munkáknál, műszaki, közgazdasági, statisztikai, kereskedelmi számítási feladatokban, kísérletezésnél és méréseknél felmerülő problémák jelentős része gyorsan és pontosan megoldható a számológép segítségével."

A maga korában komoly kis masina volt, tudományos intézeteknél, egyetemeken használták. Néhány példa a felhasználás módjára: hálózati transzformátorok méretezése, előmágnesezett tekercsek méretezése, alakos esztergaszerszámok tervezése, stb.

Mai szemmel nézve meglehetősen lassúnak tűnik, pl. az összeadás - kivonás műveleti ideje 0,3 - 0,5 ms, a szorzás, osztás, négyzetreemelés műveleti ideje 2-6 ms, a kazettás háttértár adatátviteli sebessége kb. 60 byte/s, de idézve a hup.hu-n Bitvadász néven futó kollegától: "ettől függetlenül már rá lehetett bízni a rabszolgamelót igénylő számításokat." (A cikk során többször is tőle fogok idézni még, az ő engedélyével természetesen).

Egy két csemege a gépről:

* 0.1 mm-es zománc huzallal bedrótozott BIOS & KERNEL
* 1000 x 16 Byte operatív memória (elölről a program, hátulról a 16 byte-os változók nyomultak, hogy végül félúton találkozzanak).
* 3 soros 16 karakteres katódsugárcsöves display
* Beépített kazettás magnó program- és adatrögzitéshez (programozott és kézi vezérléssel)
* 16 karakter széles papírtekercses sornyomtató
* mindenhol csak nagybetűk
* ékezet csak trükkösen: az M' kinyomtatása normál esetben soremelést hajtott végre. Azt, hogy K'U'SM'O'DI KELEMEN (Küsmödi Kelemen) három hónapig csak én (Bitvadász) tudtam egy sorban kinyomtatni :-) (ez olyan mint a kitömött kőszáli sas a konyhában - jól mutat, de semmi haszna)

"A kazettás egységbe egyébként csak akkor volt szabad bebillenteni az adathordozót, ha csakugyan írni akartál rá - mert ha úgy gondolta elindította és csak az ördög (666) tudta mit akart vele.
"Normális" működéshez mind a két oldalát és a tetejét sűrűn 6-os fúrásokkal levegő számára átjárhatóvá kellett tenni, aztán jobbról, balról a henger alakú NDK-ventillátorral megtámogatni a légcserét. Így már kibírt minimum 10 órát is egyvégtében.
Kedvenc utasításom a képernyőn (3x16 karakter): "z-roll fel": ez az alsó sort megfordított sorrendben kiírta a felső sorba.
Egyébként belegyúrtam a fizetés címletező programot, édesanyám egy évig is tudta használni a kiprintelt szalagot (16 karakter széles nyomtató), mert nem voltak ennyi idő alatt nagy differenciák a béreknél.
Lehetett rá írni normális használható dolgokat, pl.: Fourier-spekrum számolás (naná, hogy kézzel írtuk be az adatokat)."


A fényhang digitalizálása (jobb oldalon jól megfigyelhető az említett NDK ventlllátor)

"Mellesleg" a számítógép "főszerepet" játszik a Pirx kalandjai c. filmopusz egyik részében, ide most fotók kellenének, de inkább mindenki nézze meg a filmet, és "röhögjön" jókat :-).

Felhasznált irodalmak:
(Különösen a harmadik linket ajánlom!!)

http://www.ling.su.se/STAFF/hartmut/cache/informatika_hu.htm

http://picasaweb.google.com/101157756783596268153/MafilmSzamitastechnik…

http://gaja72.atw.hu/digithang.html

http://www.infotori.com/eletrajzok.php?&eletrajz=18

http://www.radiohistoria.sk/Oldradio/mainhu.nsf/wmanuid/0000157

http://hup.hu/node/48524

Hozzászólások

Most, hogy látom a fényképet helyesbítek: a tetején kellett millió kis lyukat fúrni, hogy a két oldalról befújt levegő távozni tudjon.

Ördögi szerkezet :-) (signup, na...)

Néhány pontosítás

Nem volt az EMG666-nak se BIOS-sa se Kernel-je! A 2048x32 bites ”fűzött ROM”-ban a firmware (mikroprogram) helyezkedett el.

Az operatív memória alapkiépítésben 1024 byte maximálisan 8192 byte volt, a változok 16 tetrád azaz 8 byte-osok voltak.

A display 4 soros volt

Beépített kazettás magnó csak a programból vagy a billentyűzetről kiadott utasításra kezdett mozogni

Talán érdemes megemlíteni, hogy a gép a műszaki-tudományos számításokon túl, az univerzális I/O csatorna segítségével, lehetővé tette automatikus rendszerekbe való kapcsolását, on-line adatgyűjtési feladatok ellátását.

Klatsmányi Árpád a ez EMG 830 és Hunor fejlesztését irányította, az EMG666,EMG666/B il EMG777 hardware fejlesztését az EMG Irodagéplaborban végezték 1972-töl.

Az EMG666-ról és a néhány évvel később készült, azzal 100%-ban kompatibilis EMG_666/B-ről a WIKIPEDIA-ban is van szócikk.

Istvàn

Köszönöm a kiegészítéseket, sajna én ehhez nem nagyon tudok hozzászólni, ilyen géppel "fiatal" korom miatt nem találkoztam...
A Wikipédián pedig a szócikk később jelent meg, mint ahogy a cikkemet írtam, ha már meglett volna, amikor az iromány készült, összevetettem volna az infókat.

Köszönöm!

----
