DVI-D, -I hogyan

Közösségi kerekasztal

Minap be lett szerezve pár új PC és Monitor, amiken nincs hagyományos VGA csatlakozója.

Feltételezésem szerint az alábbiak a meglévő csatlakozók.:
- MONITOR: DVI-D (DVI Digital) Dual Link
- PC: DVI-I (DVI Digital & Analog) Dual Link
KÉPEK: https://imgur.com/a/70vAn (első kettő a monitor másik kettő a PC)

-
Kérdés az lenne, hogyan (milyen megnevezéssel) kereshetnék olyan kábelt ami biztosan jó hozzá?
-

u.i.
Második fázisban pedig azt szeretném hogy a meglévő régi VGA-s monitor menjen a PC-n lévő DVI csatlakozóra, ehhez milyen átalakító lenne megfelelő?
Köszönöm

  • 1154 megtekintés

( fefy | 2018. 04. 10., k – 08:42 )

Ha emlékeim nem csalnak, akkor elég ha csak DVI-D (Dual Link) kábeleket veszel. A DVI-I igazából csak az analóg lábakkal több, ha tisztán DVI kommunikáció van, akkor ezeknek semmi jelentősége.

A régi VGA-s monitorokhoz pedig bőven elegek a filléres DVI-VGA adapterek (egészen pontosan DVI-I->VGA) 3-400 forintért.

Vizsgára felkészülés végett keresek "kidobásra" szánt menedzselhető Cisco switch-eket és routereket, leginkább Pest és Bács-Kiskun megye területén.

( denke v | 2018. 04. 10., k – 11:07 )

Ha jol emlekszem:
DVI-A => DVI csatlakozon atvitt analog
DVI-D => DVI csatlakozon atvitt digitalis
DVI-I => DVI csatlakozon atvitt analog vagy digitalis (mindketto tamogatott)

Mivel a monitorod D ezert olyan gep kell hozza neked ami vagy DVI-D vagy DVI-I, illetve egy standard DVI-DVI kabel, amiben benne vannak a digitalis labak is (olyat ahol nincsenek kizarolag DVI-DSUB kabelben lattam eddig meg csak.)

( Skuzzy | 2018. 04. 10., k – 12:35 )

Ha bárhol találsz DVI kábelt, az 99,8%-ban olyan lesz, amiben nincsenek benne az analóg tüskék és jó lesz neked.

( Attilawap | 2019. 12. 28., szo – 13:09 )

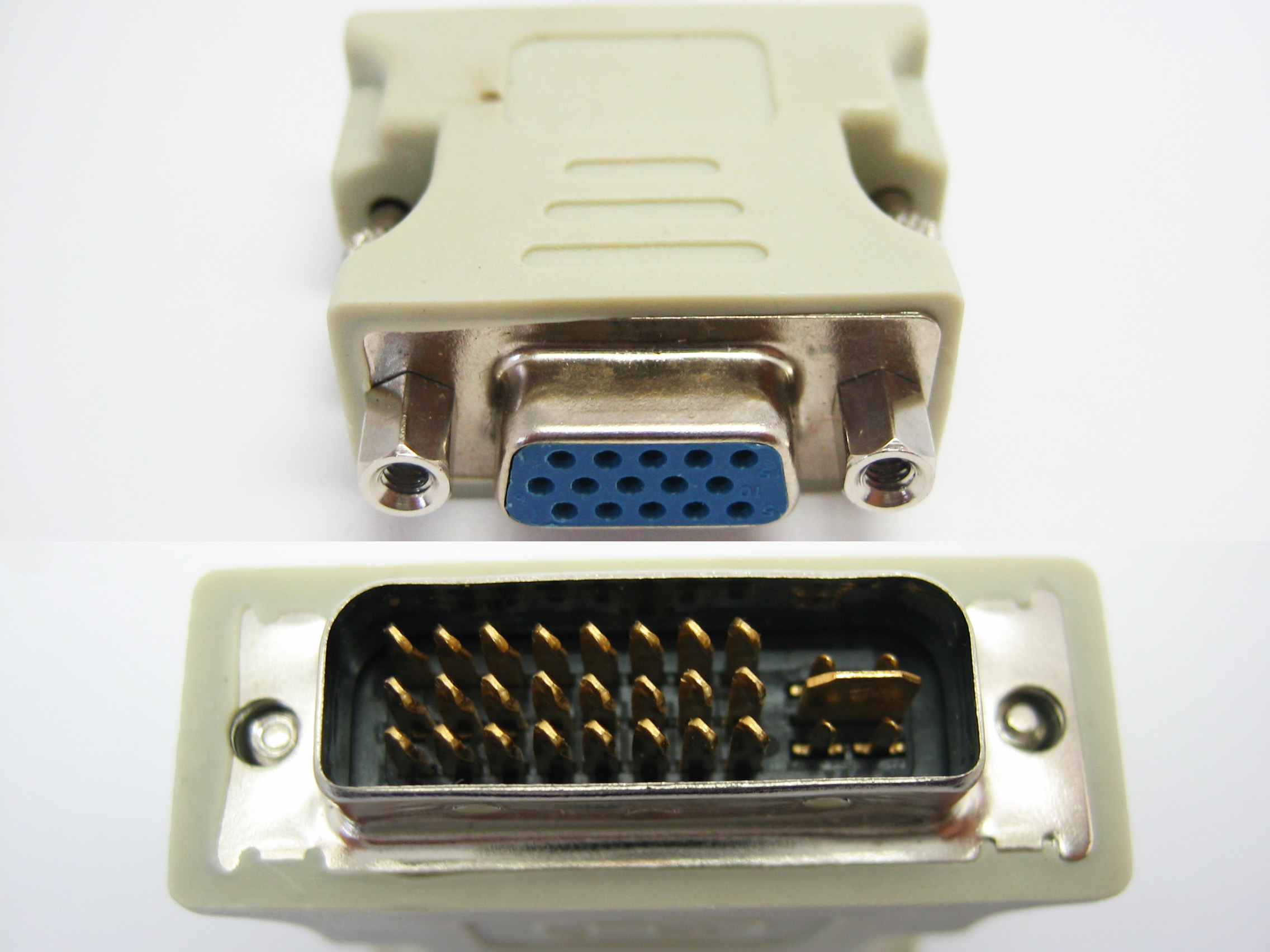

Nekem olyan problémám van, hogy vettem egy új videokártyát, amin 3 kimenet van: 2db HDMI és 1db DVI 24+1 (kép). Sajnos a monitorom csak analóg VGA-t kezel és az itthon levő 2db DVI to VGA átalakítót nem tudom rádugni (kép), mert elakad. Gondolom nem kompatibilis. Az átalakítóból kitéptem azt 4db plusz érintkezőt, ami a lapos érintkező felett és alatt van, de úgy sem megy rá. Most milyen átalakítót vegyek? Ez jó lenne? Ebből hiányzik az említett 4 érintkező. Olvastam, hogy elég nagy a kavarodás a DVI csatlakozók körül, vannak amik csak analóg jelet visznek át, van, ami analógot és digitálisat is egyszerre. Most úgy oldottam meg ideiglenesen a csatlakozó problémát, hogy a Raspberry-mhez vett HDMI to VGA átalakítót kötöttem a videokártyára. Csakhogy a doboza melegszik egy kicsit, mert van benne olyan elektronika, ami a digitális jelet analóggá alakítja.

A kártyán csak digitális kimenet van, a monitoron pedig csak analóg bemenet. Ez csak digit-analóg jelkonverzióval hidalható át, sima passzív kábellel/átalakítóval nem.

Olvastam, hogy elég nagy a kavarodás a DVI csatlakozók körül, vannak amik csak analóg jelet visznek át, van, ami analógot és digitálisat is egyszerre.

A DVI eredendően digitális, ezt jelenti a nevében a "D" betű. A kártyádon csak digitális jelet továbbító, DVI-D csatlakozó található. Ahol a plusz négy láb benne van az analóg jelnek, azt szólítják DVI-I néven.

A 4 tüske az analóg. Ha nincs a videókártyán a 4 lyuk, akkor analógot nem tud a videókártya kimenete.
Nézd meg a képeket: http://www.alciro.org/alciro/conectores_26/conector-DVI-interfaz-visual…

Viszont számtech boltban kapható DVI-D --> VGA aktív átalakító. Belül IC-vel megcsinálja a konverziót.
https://kabel-csatlakozo.arukereso.hu/gembird/a-dvid-vgaf-01-p382329023/

Ennek DVI-D csatlakozója van, nincs ott a 4 analóg tüske és a túloldalán VGA.

A linkelt kínai kacat állítása szerint aktív dvi-d -> vga átalakító. Fizikailag belefér, szóval akár működhet is. Viszont a hdmi és dvi port nem arra lett kitalálva, hogy 200mA terhelés rá legyen kötve, ami jellemzi az ilyen átalakítókat. Egyrészt instabil lehet, kihagyhat a képe, másrészt ha a kimenet nem bírja el ezt a terhelést, akkor kárt tehet benne.

Amihez van dc bemenet, azzal biztosabb eredményt lehet elérni és nem süti meg a kimenetet sem. Egy usb-dc kábelt adnak hozzá, amit a gép egy szabad usb portjába kell dugni, valamint az átalakító dc lyukába. Például
https://www.ebay.com/itm/B-1080P-HDMI-Male-to-VGA-Female-Adapter-Video-Converter-3-5mm-Audio-DC-5V-Output/392381901385

Viszont a képen látható, hogy displayport kimeneted is van. Lehet kapni displayport - vga átalakítókat is. A displayport eleve nagyobb terhelésre lett tervezve, ahhoz nem kell külön tápellátás. Például
https://www.ebay.com/itm/Displayport-DP-Male-To-VGA-Female-Adapter-Display-Port-Cable-Converter-White/254397806627


Nekem van a fentivel egyező kinézetű hdmi-vga és dp-vga átalakítóm is. A példákból a hdmi fajta szép képet ad, a dp fajta viszont meglehetősen mosott. A külseje alapján persze nem biztos, hogy pont ugyanolyan minden hasonló kinézetű, mert a kínaiak sokféle termékhez használják ugyanazt a házat. Szóval akár lehet jó minőségű dp átalakítót is találni. Egyik kollégám itthon vett talán valami hasonló dp átalakítót 2000 ft körül és állítólag szép a képe... de saját szememmel nem láttam, szóval nem biztos, hogy tényleg :D Talán gembird vagy vcom márkanév alatt futnak. Gyanítom a 2 dolláros adapternél a lehető legolcsóbb a kivitelezés, egy 6 dolcsisba már sokkal jobb és drágább alkatrészek is beleférnek.
