Kísért a múlt...

Minap pakkot kaptam, benne néhány "kukázott" alkatrésszel. Mivel mostanság az RC autóm töltőjével foglalatoskodom, gondoltam túrok egy tápot. Nosza, bele is túrtam a tápos konténerbe. Rövidesen rá is találtam a megfelelő példányra, egy "tűzkárt szenvedett" dobozban. Kipakolás után szembesültem az első meglepetéssel.: Működik, csak kormot köp.
Nosza lessünk körül jobban. Ekkor szembesültem a következőkkel. Ezen ficcen egy olyan csatlakozó amivel legutoljára még a 486-os gépemben találkoztam... (helyesbítek, az IBM x205-ben is van.)


Jobb oldali.

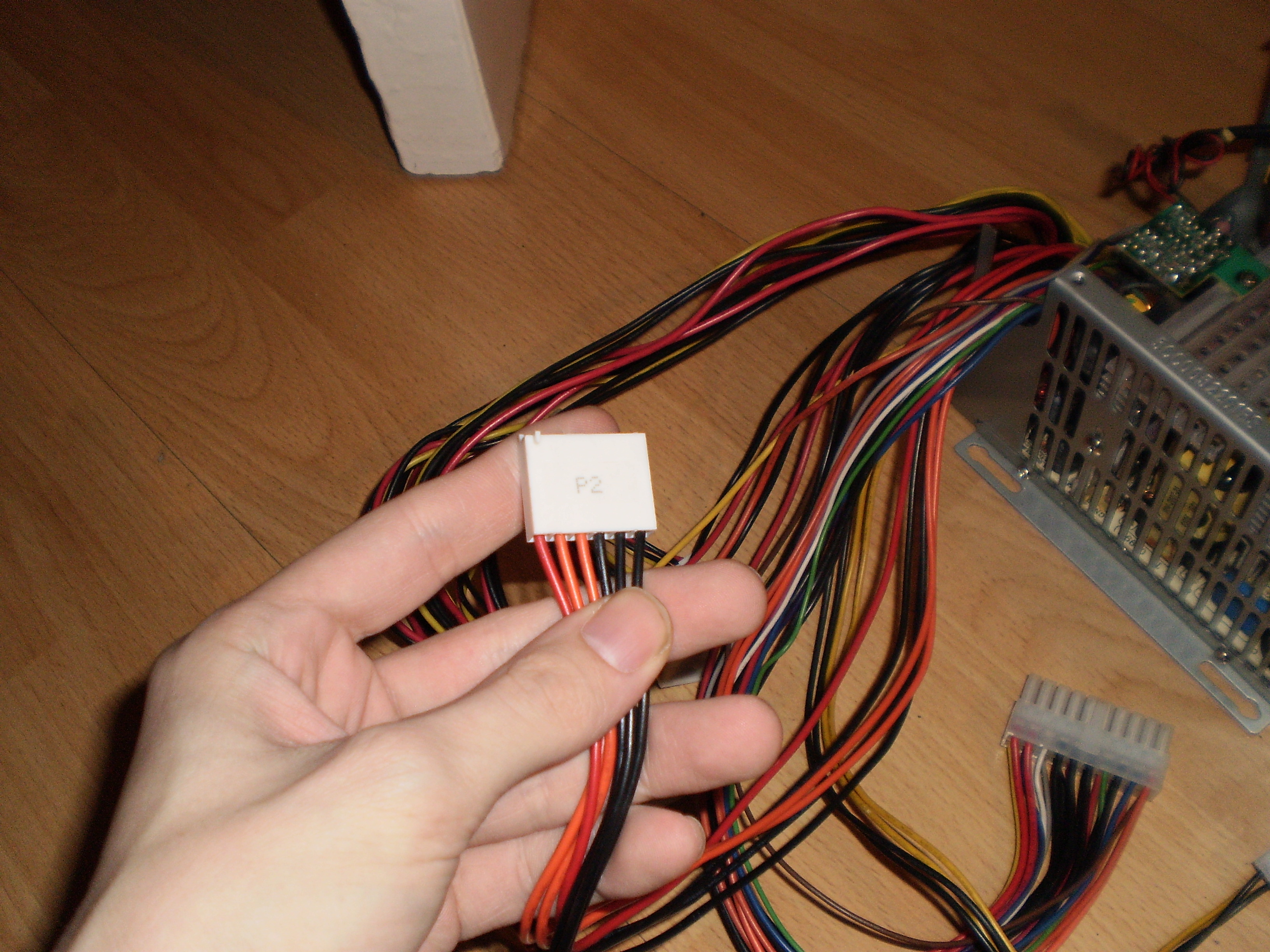

Hátulról... Ha nem látszana rendesen, piros, narancs x2, fekete x3 a sorrend.

Mondjuk a táp elég nehéz, előéletéről annyit tudok, hogy bekapcsolt állapotba volt a gép, mikor leégett fölüle a ház... Lehetséges, hogy szerver táp? Igazából bármi is volt előző életébe, most már csak egy töltő lesz... :)

Hozzászólások

Ez valami oldalági ATX leszármazott. Egy darabig szerepelt a szabványban, aztán nagyon hamar ki is kopott. Közönséges Codegen tápon is láttam ilyet, az pedig nehezen vádolható azzal, hogy szervertáp lenne :) Datálni nem tudnám, így nem tudom megmondani azt sem, hogy pontosan melyik verziójú ATX szabványban bukkant elő.

EDIT: megtaláltam http://www.informit.com/articles/article.aspx?p=31105&seqNum=4 Auxiliary ATX power connector néven futott és az ATX12V előtti időkben létezett, amikor a CPU-t még az 5V-os ágról ment. A CPU tápellátás 12V-ra átrakása és az ezzel együttjáró ATX12V csatlakozó bevezetésével tűnt el. Egyes korai ATX12V-os tápokra nyilván kompatibilitási okokból még rákerült.
---
Régóta vágyok én, az androidok mezonkincsére már!

Több furcsaság is van ezen a tápon, pl. egy barna kábel az egyik 3.3V-os alaplapi kábellel 1 csatlakozóban van, de sehol (még a nyákon se) sincs feltüntetve, hogy az mi is...

Egyébként csak meglepődöm, mikor új dolgokon (ez még új volt, a cimke szerint 2011-ben pakolták össze) rég elfeledett csatlakozók bukkannak fel. Vagy mikor egy régi alkatrészen találok olyat, amit most reklámoznak, hogy mekkora újdonság. pl. ficcen a szekrény mélyén valami ősi VGA kártya, egy a cross-fire-hez kísértetiesen hasonlító csatlakozóval, aminek a rendeltetése is azonos, illetve TV kimenet is van rajta. 92-3-4 körülről... Valamint egy HP Brio típusú gép, valamikor 98-2000 körülről (valami P3 szerűség), aminek a tápján van egy 2x3-as csatlakozó, amit a mai videokártyák tápellátására használnak...

Érdekes szerzemény. Van olyan gépem ami igényli ezt (Igen, az x205), úgyhogy eltettem, ha netán új tápot kéne hackelni neki...

--
openSUSE 12.2 x86_64

A barna kábel a 3.3V sense return. Illene minden tápon lennie, de nem szokás (mondjuk amennyire a 3.3V-ot használják manapság, nem sokat zavar a hiánya). Ha nagy áram folyik a vezetéken, akkor valamennyi feszültség esik is rajta. Ez a feszültségesés mindegyik ágon megvan, de arányaiban a 3.3V-hoz képest a legnagyobb. Ezért a táp szabályozója a vezeték alaplap felőli végéről visszajövő feszültséget méri, nem pedig azt, hogy a vezeték táp felőli végén mennyit ad ki.

A crossfire szerű csatlakozó pedig VGA Feature Connector lesz. Video capture kártyák illetve az akkoriban még jellemző MPEG és DVD dekóder kártyák ezzel tudták a VGA-nak átadni a videojelet. Sőt még az első DVB-S kártyáknál is használtam ilyet úgy 12 éve. Emlékeim szerint elég nyakatekert módon működött. Digitális volt, de nem a framebufferbe továbbította a videojelet (mivel a VRAM nem feltétlen lett volna elég gyors, hogy fogadja), hanem egyenesen a RAMDAC-nak. Ez viszont csak úgy lehet, hogy fel kellett vennie a VGA kimenet időzítéseit és a képernyőn a video ablak pozíciójának megfelelő offsetekkel kiadni a képet. Ebből sejthető, hogy mindenféle kompatibilitási zűrök tudtak lenni vele.
---
Régóta vágyok én, az androidok mezonkincsére már!

Ez egy 171822-8 csatlakozó, a Wikipedia szerint a táp ventijének vezérlésére szállít adatokat a kábelein.
De én sem tudom pontosabban mire való.

Ez a csati nekem is remlik, sok helyre rakjak meg fel. Mindenfele tapon talalkoztam mar vele, igy csatlakoznek azokhoz, akik kizarjak a tap szerver voltat.

Pedig en meg csak nem is szerelek sokat gepet :-)
--
