[megoldva] GNS3 VM hoszt -> VM virtual

Virtualizáció

Üdv,

Feltettem ezt a GNS3-t (Win10 hosztra). https://www.gns3.com

VirtualBox-ban beimportáltam a OVA-t.

A GNS3 látja is a VM szervert (192.168.99.105).

A GNS3-ban adtam hozzá switch-et, VPCs-t. A fizikai gépről el tudom érni a virtuális eszközöket? Milyen beállításokat kell megtennem? Itt nézelődtem pl. https://www.sysnettechsolutions.com/en/configure-vpcs-gns3/

Python netconf scriptekkel szeretném elérni a virtuális hálózati eszközöket.

(Egyébként a "Routers" eszközcsoport üres.)

( fairlane | 2024. 04. 12., p – 16:33 )

Szia,

A VPCS egy szimulátor, ping és DHCP tesztelésre alkalmas.

Régen GNS3-at használtam, de azóta áttértem EVE-NG-re. (Az ingyenes bőven elég otthonra). Próbáld ki, szerintem megéri.

A Router eszközcsoport azért üres nálad, mert nincs egyetlen image sem beimportálva.

Mindkét program oldalán van leírás, hogy hogyan lehet ezt megcsinálni.

A virtuális appliancek között van, amit le tudsz tölteni az adott gyártótól, van amelyik egy kicsit több munkát követel.

Ha Cisco-s routerr vagy switchet szeretnél emulálni, akkor "Cisco IOL"-re keress rá.

...úgyis jönnek...

( makgab v | 2024. 04. 14., v – 09:33 )

Szerkesztve: 2024. 04. 14., v – 09:34

Linux alá is feltettem a GNS3-at:

FedoraMagazine alapján fel is ment, de egy VPCS nem konfigurálható:

No path to a VPCS executable has been set



Nem sok infót találtam a megoldásra. :(

( makgab v | 2024. 04. 15., h – 09:07 )

Eddig jó (VirtualBox VM):

  • Teszt Project-ben hozzáadtam:
    • VPCS
    • Switch
    • vios_l2-adventerprisek9-m.vmdk.SSA.152-4.0.55.E (switch -> import/download appliance)
    • Cloud

A Cloud-nak hozzáadtam "Show specials Ethernet interfaces": docker, virbr0, virbr0-nic.

A Switchet összekötöttem a Cloud virbr0 interfészével. Így szépen kilátnak a netre.

Már csak azt szeretném megoldani, hogy a fizikai gépről elérjem a switch-et.

https://gns3.com/connecting-a-physical-network-to

Laptop: wifi, ethernet nic (wifi-n van a hálózaton a laptop, ethernet nic nincs használatban)

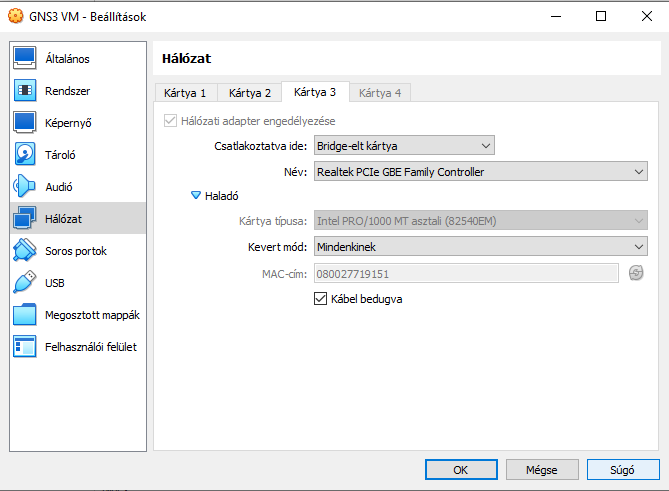

Ha jól értem, akkor a VBox-ban egy harmadik NIC-et kell Bridgelt módban hozzáadni a VM-hez (a nem használt ethernet NIC-hez kötve). Ekkor lesz egy eth2 eszköz a Cloud-ban (eth0, eth1 mellett). Ezzel a Cloud-ban az eth2-höz kötöm a VPCS-t.

IP-t kell adni a VPCS-nak a fizikai hálózat tartományából? A laptop-on elérhető lesz a VPCS (Cloud-on keresztül)?

Hogyne lenne. :)

Ezt írtad:

Laptop: wifi, ethernet nic (wifi-n van a hálózaton a laptop, ethernet nic nincs használatban)

Ezek alapján az ethernet nic csak úgy lóg a levegőben, élő kapcsolat nincs rajta. Amit hozzákötsz (bridgeben), az ezt a kapcsolatot fogja használni.
Magyarul a VPCS a Cloud2-őn keresztül nem végződik sehol, így nem talál egy DHCP szervert sem.

Ha letiltod a wifi-t és átállsz vezetékes kapcsolatra, akkor nagy valószínűséggel menni fog a jelenlegi konfig.

...úgyis jönnek...

Igen, a laptop NIC kap címet. A Cloud-ban az eth2 össze van kötve a VPCS-el. A VPCS ettől nem fog kapni IP címet szerintem.



A lokális GNS3 szerveren (Win10) - tehát nem a VBox VM-ben - a VPCS hálókártyához kötöm a Cloud NIC interfészét, akkor a VPCS (és adok static IP-t) lát kifelé. GNS3 local

Viszont a hoszt gépről nem látszódik a VPCS IP-je. Most jól belekeveredtem. :)

(pl. hoszt NIC (dhcp): 10.0.3.70/8; GNS3 local VPCS (static): 10.0.3.200/8)

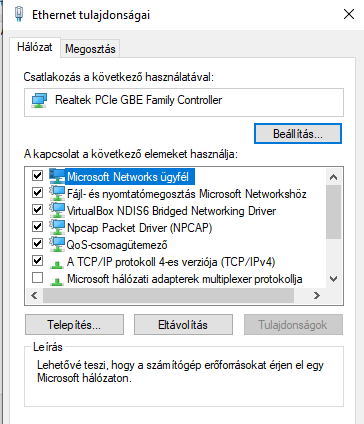

Légy szíves nézd meg, hogy a laptop nic tulajdonságain belül szerepel-e NPCAP Packet Driver.

Ha igen, akkor távolítsd el az NPCAP csomagot és telepítsd a WinPCAP-et. Általában a Wireshark-kal együtt jön.
Fórumokon is ezt írják és régebben ez nekem is előjött.

(pl.: https://www.gns3.com/can-t-ping-local-pc-to-gns3-usin)

...úgyis jönnek...

( makgab v | 2024. 04. 22., h – 08:15 )

Szerkesztve: 2024. 04. 22., h – 08:16

Most működik laptop-on is (wifi adapter) - mint az asztali gépen. :) Köszönöm!

VBox: Bridge NIC (eth2), Mode: "Allow to all"
