Egy relés ESP elektronikát szeretnék hosszabbítóba, vagy konnektor aljzatba építeni, ehhez keresek olyat, ami szétszedhető, és van benne elég hely. Aminek bele kéne férnie, az két darab kb. 15 x 15 x 35 mm-es hasáb. Találtam kábel nélküli hármas elosztót, ami csavarozva volt, meg is engedték a boltban, hogy szétszedjem és megnézzem mennyi hely van benne, de sajnos kevés volt. Az is megfelelő lenne, ha találnék olyan dobozt, amire egy aljzatot stabilan fel tudok szerelni, a dugót meg egy kábellel kivezetem. Néztem szerelő dobozokat is, azokkal az a baj, hogy falra valók, nem mozognak, ezért a kábeleket nem lehet bennük egy saruval stabilan rögzíteni, nekem pedig ez fontos, mert mozgatva lesznek a szerkezetek. Az ideális egy olyan lenne, mint az időkapcsolós konnektor dugók, de most csak a dobozáért nem veszek egy ilyet, hogy kidobjam belőle az elektronikát.

Van valami ötlet, mit javasoltok?

(Tudom léteznek erre kész megoldások, de itt most saját rendszerről, elektronikáról van szó, ezért azok nem jöhetnek szóba.)

  • 1205 megtekintés

( Ar0n v | 2025. 12. 01., h – 13:38 )

Hat sajnos ezeket ugy gyartjak, obviously, hogy minden resze ki legyen "hasznalva". Amit tudok ajanlani, hogy keress rackmount elosztokat vagy sarokelosztokat, azokban talan van eleg hely.

Saru helyett tomszelence is mukodhet amugy.

Okoskodas: ugye itt dugdosasnal azert lehet szikrazas, EMI minden .... Erdemes atgondolni, hogy mit, hova/hogyan es milyen vedelemmel tesz az ember ebbe a kornyezetbe!

Tudsz ehhez beszerzési forrást adni. Már ugyan vettem egy ilyet, de kellett faragni kicsit, hogy alkalmas legyen, jobb lenne egy kultúráltabb megoldás, ami képeket mutattál az szuper lenne.

A tudomány és a hit vitája akkor eldőlt, amikor villámhárítót szereltek a templomokra.

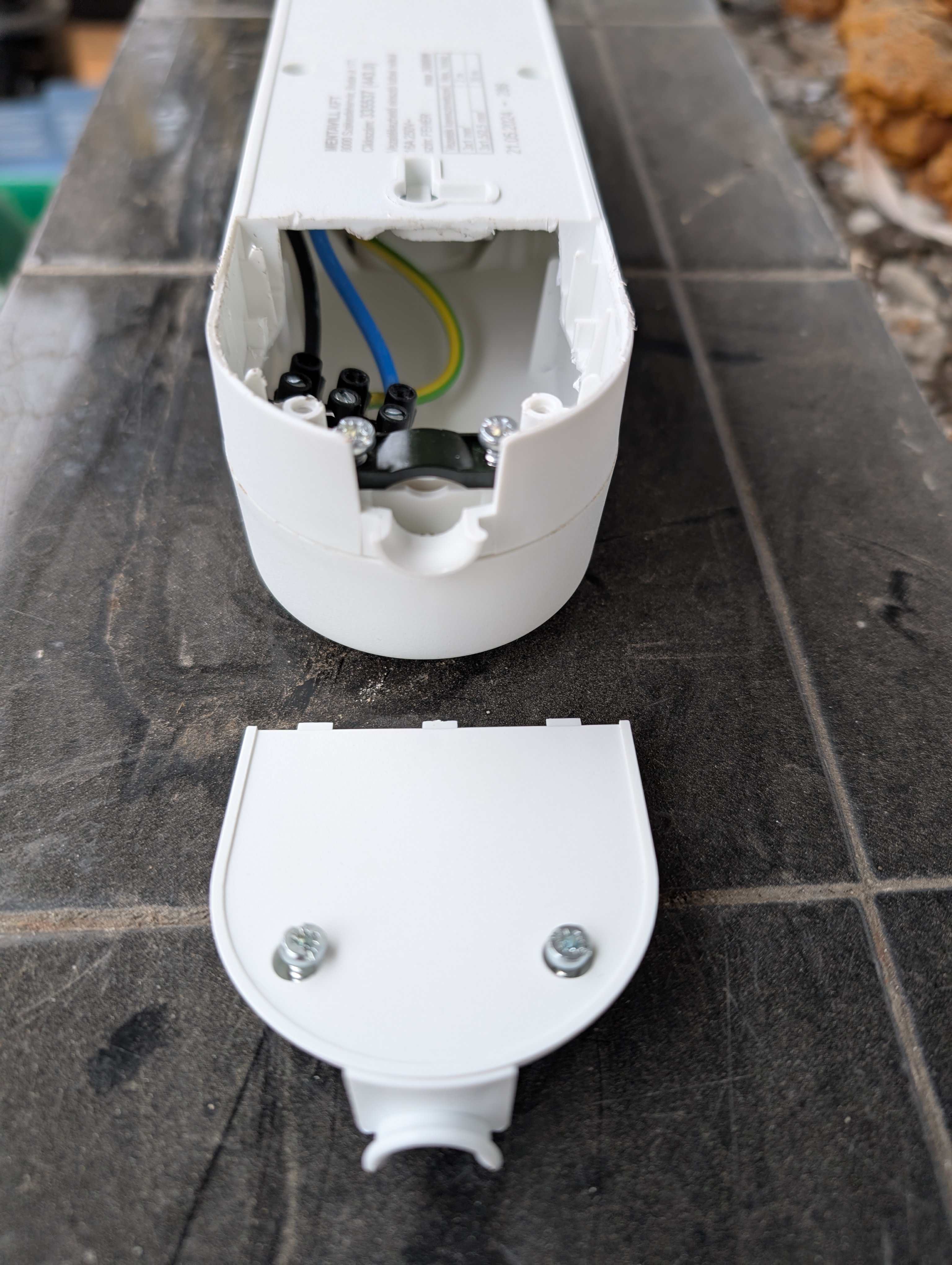

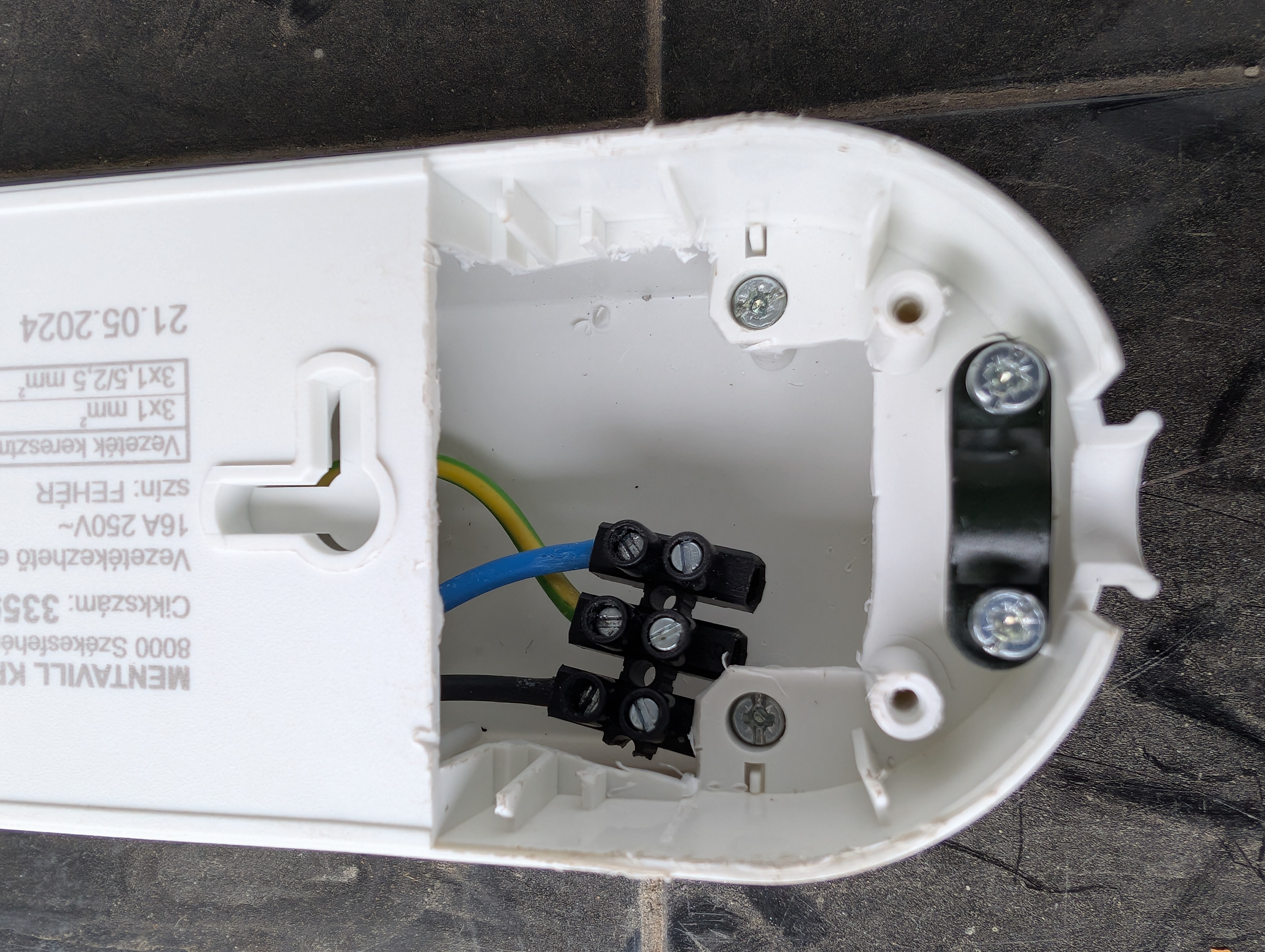

Alapból kevés volt a hely, tele volt műanyag helykitöltő lamellákkal, de egy csípőfogóval megoldottam. Így most elég sok hely van benne, de inkább majd veszek egy ilyet, vagy hasonlót és akkor nem kell gányolni.

A tudomány és a hit vitája akkor eldőlt, amikor villámhárítót szereltek a templomokra.

Az én megoldásomhoz így sem lenne elég hely. Milyen típusú reléket használsz?

Én Arduino mega-val (mert sok van belőle) használok Songle reléket. Ezekből is a 16 egyben kiszerelést. Így egy relére elosztva a legkisebb fogyasztás esik. Bár kicsi a fogyasztása de 0-24-ben megy, és ha túl sok van Arduino-ból az már látható fogyasztás lesz. A relén is az alapján válaszom a NO vagy NC bekötést, hogy átlagban az általa kapcsolt eszköz naponta 12 óránál többet vagy kevesebbet szokott működni. Nagyobb fogyasztókat nem merem közvetlenül Songle relére kötni, így azokhoz Finder reléket használok, amiket Songle relé kapcsolgat, mert az Arduino közvetlenül nem tudná kapcsolgatni a Finder relét.

( gabrielakos v | 2025. 12. 01., h – 13:50 )

3D nyomtatás. Tudok segíteni.

De amúgy a szerelő doboz + konnektor + lengő dugó se rossz megoldás. A tömszelence eleve sokat rögzít, ha még jobban fixálni akarod akkor 2 db műanyag sínt beleragasztasz vagy csavarozol.
Az egész attól is függ hány darabot akarsz csinálni, 3 db-ért nem érdemes bonyolítani, 100db-ért már igen.

3D nyomtatva meg tudod úgy csinálni a szerkezetet hogy akár a 3-as fém anya bele van integrálva, vagy egy olyan luk amibe a megfelelő csavart bele tudod küldeni.

( lcsaszar v | 2025. 12. 01., h – 14:34 )

Aljzat kell, vagy földelt villásdugó? Utóbbit dobozra szerelve lehet kapni elektronikai boltokban. Ha aljzat van a dobozon, akkor hol megy bele a villany?

( junior013 | 2025. 12. 01., h – 14:43 )

Sonoff S26 Smart plug? Gyárilag ESP-s, max. a firmware-t cseréled sajátra, ha sem a gyári, sem a Tasmota, sem az EspHome nem megfelelő.

(De van még nagyon sok másik, ESP alapú smart plug/socket is, akár teljesítménymérős és kültéri is. Felesleges a kereket újra feltalálni)

"Probléma esetén nyomják meg a piros gombot és nyugodjanak békében!"

Tudom, már van jobb, menőbb, divatosabb, de nekem 5-7 éve mennek otthon Sonoff-ok - köszönik, jól vannak. (Mondjuk tény, hogy ezeknél újabbal viszont nem próbálkoztam, a fiatalabbak nálam is Shelly-k)

"Probléma esetén nyomják meg a piros gombot és nyugodjanak békében!"

Kínából rendelve valóban bele lehet futni olyanba, aminek pl. az alkalmazással összekapcsolás nem megy, csak az RF nyomógombot tudja, miközben elvileg wifi-s, de  normális helyen vásárolva nincs vele probléma. Igen. kevesebbet tud, mint a Shelly vagy mások, de nagyon sok esetben bőven elég a tudása ezeknek a cuccoknak.
Nekem megy néhány 4CH Pro meg eegy kupac wifis okosrelé, kapcsoló, miegyéb - és semmi probléma nincs velük - egy random helyről rendelt wifi-s okosrelé kivételével, ami nem ment fel wifi-re, de azt meg beraktam olyan helyre, ahol erre nem volt/nincs szükség.

( dotnetlinux | 2025. 12. 02., k – 07:30 )

Egy kapcsolosat vegyél, dobd ki a kapcsolót, annak helyere befer.

( zeller | 2025. 12. 02., k – 11:48 )

A hosszabbítóba beépítés az de jure átalakítás, annak minden vonzatával. Dugalj alá mélyített dobozba bármelyik gyári okosrelé befér. Saját eszközt én beépítősen nem használnék erősáramra - mivel nem tudsz CE vagy hazai plecsnit rakatni rá, így VBF-en bukta.

Én ebbe a konnektorba szerelt cuccban sokkal jobban megbízok ezzel a táppall, ezzel a dróttal mint egy kinai CE matricás fosban.

Régóta gondolkodok egy ilyen projekten (eladásra), lehet most jött el az ideje. Belefér 3 relé, oled a tetejére, esetleg pár gomb.

A drót irreálisan drága, de tuti ugyanez töredék áron beszerezhető, a többi jó.

https://www.esp8266.org/

Az, hogy miben bízol meg és miben nem, az irreleváns(!). Az elosztó+vezeték összeépítésén kívül ha bármilyen egyéb elemet beleraksz, akkor onnantól már te vagy a "gyártó", akinek teljes felelőssége van az így elkészített berendezés villamos biztonsági megfelelőségével, szabványos kivitelével kapcsolatban. És ha eladásra készíted, akkor ugye lesz hozzá megfelelő minősítés? (CE)

Hagyjuk már ezt a CE faszságot. Kínai karácsonyi fűzérgecit körömmel erőlközés nélkül megblankolom, mégis rajta van a CE matrica. Kínai hosszabbító dugója egy hősugárzótól tavaj kigyulladt. A 3 drót a kábelben valami hajszál vékony rézre hasonlító szar volt. Az is CE matrica természetese. Nem jogászkodni kell hanem minőségi anyagból jól tervezett cuccot építeni. Itt le is zártam ezt a szálat.

https://www.esp8266.org/

Csak épp a kínai led-es fényfűzér gyártója nem te vagy, és nem te hamisítod esetlegesen a jóváhagyási jelölést, ergo nem téged fognak úgy (be)hívni, hogy vádlott, jöjjön be... És egy esetleges lakástűznél az ilyen barkácsolt dolgokat veszik előre, mint kiváltó ok, de elég hozzá egy pohár víz, ami ráborul, és amiatt kap valaki áramütést, ha vizsgálat lesz belőle, akkor nem az eredeti eszköz IP-védettsége fog számítani.

Ja, a "jól tervezett" az olyan dokumentációval rendelkezik, amivel a biztonságos működésését, szabványoknak való megfelelést alá tudod támasztani.
